| 品牌：爱发科 | 类型：气体捕集泵 | 型号：ULK-04A |
| 材质：不锈钢 | 用途：管道泵 | 原理：真空泵 |
| 真空度：真空度 | 驱动方式：电动 | 性能：高压 |
| 输送介质：油泵 | 功率：0.55kWkw | 极限压力：2.6×10-5papa |
| 外形尺寸：157*150*344 | 泵轴位置：边立式 | 抽气速率：550l/sl/s |
| 抽气量：1980m?/h | 最大工作压强：1Pa*105Pa | 重量：7.5kgkg |
| 电压：380VV | 排出口径：VG25mmmm | 扬程：100mm |
| 流量：1980m3/hm3/h | 叶轮数目：4 | 规格：ULK-04A |

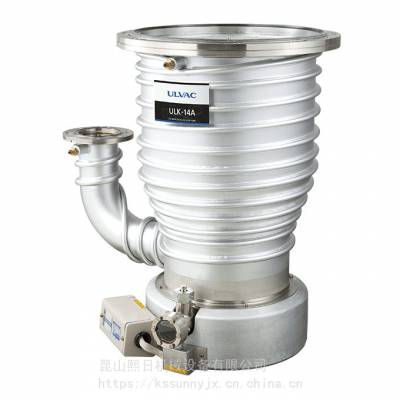

油扩散泵
ULK 系列
ULK-04A (Oil D-11)
ULVAC的ULK型油扩散泵是加大了临界背压设计的小型化高真空排气泵。从研究用途到工厂生产线都有应用。
特点
临界背压设计得很大。
～10-2?Pa (10-4?torr)台性能非常稳定。
采用松套法兰法。 （不包括ULK-04A，06A排气口法兰）
泵的清洁非常轻松。 （部件拆卸很容易）
在辅助泵侧配备有防止液压油流出的机构。
用途
?蒸发设备
?高真空实验设备
规格
| 型号 | ULK-04A | ULK-06A | ULK-10A | ULK-14A | |||||
| 排气速度(L/sec) | 550 | 500 | 1200 | 1100 | 3400 | 3000 | 5400 | 4900 | |
| 极限压力(Pa)*1 | ＜2.6×10-5 | ＜2.6×10-5 | ＜2.6×10-5 | ＜2.6×10-5 | ＜2.6×10-5 | ＜2.6×10-5 | ＜2.6×10-5 | ＜2.6×10-5 | |
| 临界背压(Pa) | 40 | 60 | 40 | 60 | 35 | 40 | 30 | 30 | |
| 工作开始时间(min) | 9 | 8.5 | 16.5 | 15 | 20 | 20 | 25 | 25 | |
| 液压油*4 | ULVOIL D-11 | ULVOIL D-31 | ULVOIL D-11 | ULVOIL D-31 | ULVOIL D-11 | ULVOIL D-31 | ULVOIL D-11 | ULVOIL D-31 | |
| 油量(L) | 0.15 | 0.35 | 0.8 | 1.5 | |||||
| 水温(℃) | 19℃～25℃ | ||||||||
| 冷却水进水口(尺寸) | Rc 1/4" | Rc 1/4" | Rc 3/8" | Rc 3/8" | |||||
| 冷却水量(L／min) | 1 | 1 | 1 | 1.5 | 2.5 | 3 | 2.5 | 3.5 | |
| 电压规格 | 200V/1Φ | ||||||||
| 电力需求(kW) | 0.55 | 0.73 | 0.9 | 1.2 | 2 | 2.4 | 2.25 | 2.4 | |
| 加热器种类 | 热板 | 热板 | 热板 | 热板 | |||||
| 辅助泵*2 | VD151/VD201 PVD-180/PVD-360 | VD30C/VD40C/VD60C | VD90C VS1501 PKS-016/PKS-030 | VS1501/VS2401/PKS-030 | |||||
| 外形尺寸*3(mm) | A | 175 | 250 | 340 | 340 | ||||
| B | 150 | 180 | 240 | 240 | |||||
| H | 344 | 449 | 650 | 670 | |||||
| 吸气口 | VG100 | VG150 | VG250 | VG350 | |||||
| 排气口 | VG25 | VG40 | VG80 | VG80 | |||||
| 重量(kg) | 7.5 | 13.5 | 47 | 56 | |||||
| 油位计 | 无 | 无 | 视窗 | 视窗 | |||||
| 温控器选项 | 有 | 有 | 有 | 有 | |||||
| 恒温器设定温度(℃) | 250 | 250 | 180 | 180 | |||||
*1 当冷却水量为20℃时，极限压力基于电离真空计。
*2 这里是根据扩散泵流量来选择辅助泵的。通常情况下，考虑到粗抽时间，使用比这里所示的更大的机械增压泵和油回转真空泵也是合适的。
*3 如需其他尺寸，请查看我们网站上的CAD数据。
*4 D-11是烃类通用油，D-31是具有高热稳定性的硅基扩散泵油。
