| 品牌：爱德华 | 类型：气体捕集泵 | 材质：铝合金 |
| 用途：管道泵 | 原理：罗茨泵 | 真空度：高真空度 |
| 驱动方式：电动 | 功率：0.4kWkw | 极限压力：4.0×10-1papa |
| 外形尺寸：267×576×180 | 泵轴位置：卧式 | 抽气速率：26l/sl/s |
| 抽气量：95m3/h | 最大工作压强：9.3×103 | 重量：26kgkg |
| 电压：200VV | 排出口径：VF50mmmm | 流量：95m3/hm3/h |
| 叶轮数目：2 |

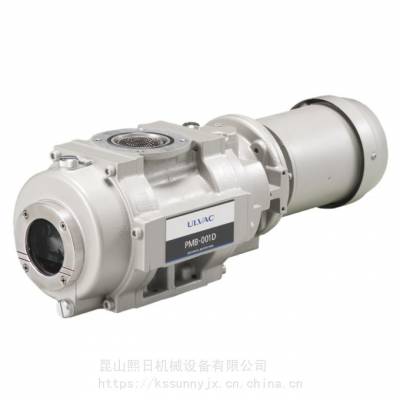

罗茨泵
PMB?D 系列
PMB100D(日本产) / NB100B(中国产)
ULVAC
PMB系列Ver.D是通用型罗茨泵。可以选择表面处理或大气压驱动型，可以在空冷下运转。
特点
通过安装空冷逆变器，可在整个压力范围内进行空冷运作。
可选多电压电机（200V级，多电压）
与通用电机兼容，因此也可以安装防爆电机（选件）。
表面处理，具有的性（选项：T型）
主要部件采用阳极氧化铝处理，具有高表面硬度和的性，并可防止泵内部的划伤和腐蚀。
大气压驱动型（选件：变频器）有效减少排气时间
可以与粗抽泵同时启动，与标准型相比，可以减少排气时间。
用途
蒸着、溅射、离子电镀
真空干燥、冷冻干燥、真空脱气
分析设备、检漏设备
气体置换、充填、真空隔断
热处理炉、溶解炉
其他各种真空设备
规格
| Model | PMB100D | PMB300D | PMB600D | PMB1200D | PMB2400D | ||
| Maximum pumping speed m3/h(L/min) | 50Hz | m3/h | 95 | 280 | 500 | 1000 | 2500/2000 |
| L/min | 1580 | 4670 | 8330 | 16667 | 41667/33330 | ||
| 60Hz | m3/h | 115 | 330 | 600 | 1200 | 3100/2400 | |
| L/min | 1920 | 5500 | 10000 | 20000 | 51667/40000 | ||
| Maximum suction pressure Pa | 50Hz | 9.3×103 | 1.2×103 | 1.3×103 | 2.0×103/8.0×102 | ||
| 60Hz | 6.2×103 | 9.3×102 | 1.1×103 | 1.5×103/6.7×102 | |||
| Maximum allowable differential pressure Pa | 50Hz | 8.0×103 | 4.0×103 | 7.3×103 | 3.5×103/4.7×103 | ||
| 60Hz | 5.6×103 | 3.3×103 | 6.0×103 | 3.0×103/4.7×103 | |||
| Ultimate Pressure Pa | 4.0×10-1 | 6.7×10-1 | |||||
| Allowable drive pressure Pa | ～1.0×105(atmospheric pressure start type) | ||||||
| Motor | poleskW | 0.4(2) | 0.75(2) | 2.2(2) | 3.7(2) | 7.5(2) | |
| 200V class V | 50Hz | 200 | ー | ||||
| 60Hz | 200/220 | ー | |||||
| Multiple voltage V | 50Hz | 220～240/380～415 | 200～240/380～415 | ||||
| 60Hz | 208～240/380～460 | 200～240/380～460 | |||||
| Oil | ULVOIL R-4 | ||||||
| Oil capacity L | 0.35 | 0.7 | 1.5 | 1.9 | 4.0 | ||
| Cooling method | Air-cooling | Air-cooling/Water-cooling | |||||
| Cooling water | Primary side pressure MPa | ー | 0.3 | ||||
| Inlet/outlet differential pressure MPa | ー | 0.05 | |||||
| Volume L/min | ー | 2 | 3 | ||||
| Temprature ℃ | ー | 5～30 | |||||
| Inlet connection JIS-B-2290 | VG50(optional) | VG80(optional) | VG100(optional) | VG200(optional) | |||
| Outlet connection JIS-B-2290 | VF50(optional) | VF80(optional) | VF200(optional) | ||||
| Dimensions W×D×Hmm | 267×576×180 | 321×685×260 | 362×784×320 | 417×970×340 | 520×1260×460 | ||
| Weight kg | 26 | 51 | 82 | 115 | 260 | ||
| Standard roughing pump | VD401 | VD601 | VD901 | VS2401 | VS650/PKS-070 | ||
| Applicable standard | CE、cTUVus | ||||||
| Optional | Surface treatment, adapter flange, explosion proof motor *9,atmospheric pressure start type (Inverter),lubrication oil, lubrication chamber evacuation,Horizontal exhaust direction type (PMB2400D only) | ||||||
| Atmospheric pressure start type Inverter specification/voltage | I2,A2/200V～240V(50Hz/60Hz) | ||||||
| I4,A4/380V～480V(50Hz/60Hz) | |||||||
