| 品牌：Thyracont | 是否进口：否 | 产地：德国 |
| 加工定制：否 | 型号：VSH89D | 测量范围：100000到5×10-8PaPa |
| 重量：0.555kgkg | 产品适用范围：真空系统 | 产品特性：精度高 |

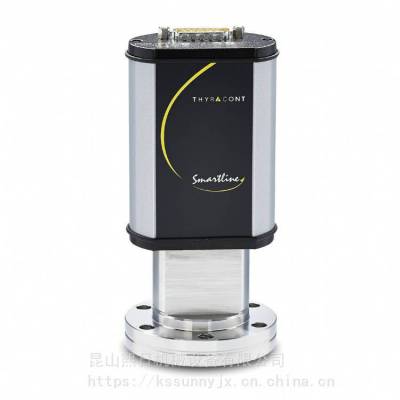

VSH89D真空真空计·DN40CF-F|德国Thyracont
VSH89D真空真空计·DN40CF-F
VSH(比VSM精度更高）
Smartline 真空计
绝压1000到5×10-10mbar
从大气压到真空的压力，数显真空计VSH皮拉尼/热阴极）都可以测量。
微控制器可以自动控制两个真空传感器间的相互作用。
Smartline真空计着在安全、、价廉的技术向前发展。
典型应用：
·分析仪器
·涂料厂和气相沉积
·溅射厂
·测量和控制真空
·真空炉
·过程控制
·空间模拟
优点：
·传感器测量Pirani/Bayard Alpert
·Pirani自动控制热阴极传感器
·Pirani传感器可以***热阴极在低压时的正常操作，延长使用寿命
·和良好的重复性
·真空过程中热和电的干扰小
·测量单元体积小，例如VSH88D是20CM3
·Bayard-Alpert防风、涂钇双纤
·空气入侵不影响测量
·LED显示仪器状态和开关点
·传感器可更换
·Pirani和热阴级传感器的不同气体的校正因子可以校准压力读数
·可以连接Thyracont生产的2通道或4通道的显示器VD12/VD10
·RS485接口和其它模拟输出信号1.219-8.6V或EtherCAT
·通过按键或接口调整零点和大气压
·LCD显示（VSH88DL、VSH89DL）
·如果出现错误，屏幕闪烁红色，正常工作状态是绿色(VSH88DL，VSH89DL）
·和PLC连接方便
·数据可以远程传输（远距离500米)
·波特率9.6kBd到115kBd
·金属外壳，结实
·通过不锈钢小法兰DN 40 ***-KF或conflat法兰DN 40 CF-F真空连接
?
技术参数
测量原理：? ? ? ? ? Pirani/Bayard Alpert（依据气体不同）
真空接触材质：? 不锈钢1.4307、Ni、W、PI、钇涂铱、玻璃
测量范围：? ? ? ? ? ?1000到5×10-10mbar（750到5×10-10torr），过压4bar
精度：? ? ? ? ? ? ? ? ? 1000到10mbar:<30%读数
10到1×10-8mbar:<10%读数
重复性：? ? ? ? ? ? ? ±2%（10到1×10-2mbar），5%（1×10-2到1×10-8mbar）
响应时间：? ? ? ? ? <200ms（开关ba发射电流时是2秒）
放射电流：? ? ? ? ? 自动开关10μA,100μA，1mA，2mA
Degas：? ? ? ? ? ? ? ? 正极通电加热
供电电压：? ? ? ? ? ?20到30VDC
电气连接：? ? ? ? ? ?VSH88D/DL,VSH89D/DL:SubD,15针,male,lockable
VSH88E,VSH89E:M12圆形接头,female,lockable
1x标准A,5针,2x密码D,4针
电流：? ? ? ? ? ? ? ? ? 8W，同时1Wf.degas和0.8Wf.EtherCAT/继电器/LCD
操作温度：? ? ? ? ? 5到60℃
存储温度：? ? ? ? ? -40到65℃
烘烤温度：? 法兰（电气分离）上的温度180℃
输出信号：? ? ? ? ? ?0到10VDC，测量范围1.219-8.6VDC，log.，0.6V/等级
负载电阻：? ? ? ? ? ?>10KΩ(VSH88D/DL,VSH89D/DL)
串行接口：? ? ? ? ? ? RS485:9.6kBit/s到115kBit/s，开关地址1-16
开关点：? ? ? ? ? ? ? ?2个开关继电器，50VAC/2A,30VDC/2A,60VA
真空连接：? ? ? ? ? ? DN 40 ***-KF（VSH88),DN 40 CF-F（VSH89)
防护等级：? ? ? ? ? ? IP54（VSH88E,VSH89E),IP40(VSH88D/DL,VSH89D/D)
重量：? ? ? ? ? ? ? ? ? ? 约555克
订货代码：
·VSH88D
真空计Pirani/Bayert Alpert，1000到5×10-10mabr，DN 40 ***-KF连接，输出0-10V log和RS485
·VSH88DL
同VSH88D，带显示
·VSH88E
同VSH88D，输出RS485和EtherCAT
·VSH89D
真空计Pirani/Bayert Alpert，1000到5×10-10mabr，DN 40 CF-F连接，输出0-10V log和RS485
·VSH89DL
同VSH89D，带显示
·VSH89E
同VSH89D，输出RS485和EtherCAT
配件：
·W1515002
带VD12和VD10的真空计VSH88D/DL和VSH89D/DL的连接线，线长2米
·W1515006
同W1515002，线长6米
·W1515020
同W1515002，线长20米
·B_VSH88
传感器探头，DN 40 ***-KF，f.VSH88
·B_VSH89
传感器探头，DN 40 CF-F，f.VSH89
?
