| 品牌：pfeiffervacuum普发 | 类型：气体捕集泵 | 型号：DUO20M |
| 材质：铝合金 | 用途：管道泵 | 原理：真空泵 |
| 真空度：高真空度 | 驱动方式：电动 | 输送介质：油泵 |
| 功率：0.55kWkw | 极限压力：0.4Papa | 泵轴位置：卧式 |
| 抽气速率：5.5l/sl/s | 抽气量：20m?/h | 重量：33kgkg |
| 电压：220–240/380–420VVV | 排出口径：DN25***-KFmmmm | 扬程：20mm |
| 流量：20m3/hm3/h | 叶轮数目：4 | 规格：DUO20M |

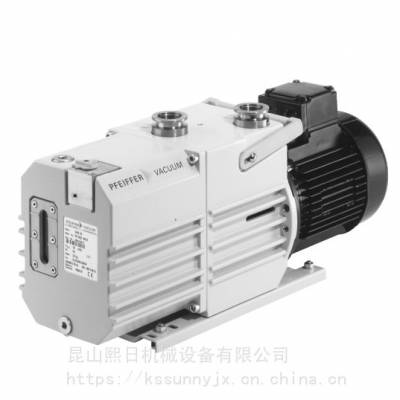

德国普发pfeiffer vacuum 磁耦合真空泵 Duo 20 M，三相电机，3TF，220-240/380-420 V，50 Hz?|?250-277/440-480 V，60 Hz
磁耦合
与标准泵不同，这种产品采用非接触式磁耦合。在这些类型的产品中，避免了有磨损的传统轴密封上漏油的问题。
应用领域
安装到分析仪器中
安装到飞轮储能器中
气体技术
客户价值
空间节省且理想适用于系统集成
小尺寸时抽吸能力高
低终压力
维护量小，轴套管处无漏油
运行成本低，无需更换轴密封圈
Duo 20 M，三相电机，3TF，220-240/380-420 V，50 Hz?|?250-277/440-480 V，60 Hz
订单号: PK D63 105
具有 24 m3/h 抽吸能力的双级高效旋片泵
带三相电机
利用温度传感器（3TF）达到的电机保护
集成型气镇阀和高压安全阀
适于所有粗真空和中度真空范围的应用
带有电磁离合器
特点：通过不同的电动机电压可实现更的使用
其他电动机电压的供货备询
技术参数
| 连接法兰（入口） | DN?25?***-KF |
| 连接法兰（出口） | DN?25?***-KF |
| 50 Hz 时的抽速 | 20 m?/h?|?11.77 cfm?|?333.33 l/min |
| 60 Hz 时的抽速 | 24 m?/h?|?14.13 cfm?|?400 l/min |
| 带气镇的终压力 | 4 · 10-3?百帕 |
| 不带气镇的终压力 | 2 · 10-3?百帕 |
| 排气压力 | 1500?百帕 |
| 小排气压力 | 250?百帕 |
| 50 Hz 时的转速 | 1,500 rpm?|?1,500 min-1 |
| 60 Hz 时的转速 | 1,800 rpm?|?1,800 min-1 |
| 冷却类型，标准 | 空气 |
| 电机保护 | 3TF |
| 电机型号 | 三相电机 |
| 环境温度 | 12 – 40?°C?摄氏度 |
| 50 Hz 时不带气镇的声压级 | 55?分贝 (A) |
| 开关 | 否?? |
| 电源连接:电压(范围) | ±5?% |
| 电源连接:电压 50 Hz | 220?–?240/380?–?420?V |
| 电源连接:电压 60 Hz | 250?–?277/440?–?480?V |
| 电源电缆 | 否?? |
| 工作液体 | P3 |
| 工作流体添加 | 1.1?升 |
| 安全阀泄漏率 | 1 · 10-5?Pa m3/s?|?7.5 · 10-5?Torr l/s?|?1 · 10-4mbar l/s |
| 额定功率 50 Hz | 0.55?千瓦 |
| 额定功率 60 Hz | 0.66?千瓦 |
| 防护等级 | IP55 |
| 电磁联轴器 | 是 |
| 重量 | 33?千克 |
声压根据*** 3744，等级2
根据 PNEUROP 的典型压缩终了压力
尺寸
A
542 毫米
H
212 毫米
